그만큼히트 건휴대폰 수리에서 가장 많이 사용되는 도구 중 하나이며 프로세스 요구 사항도 매우 높습니다. 히트 건은 작은 구성 요소의 제거 또는 설치에서 대형 집적 회로에 이르기까지 모든 작업에 사용됩니다. 경우에 따라 핫 에어 건의 온도와 공기량에 대한 특별한 요구 사항이 있습니다. 온도가 너무 낮으면 부품이 납땜됩니다. 온도가 너무 높으면 구성 요소와 회로 기판이 최악입니다. 공기량이 너무 많으면 작은 부품이 날아갑니다. 동시에 히트건의 선택도 매우 중요합니다. 가격 때문에 저급 히트건을 선택하지 마십시오.
히트 건 사용 지침
1. 사용하기 전에 공구의 정전기로 인해 부품이 손상되지 않도록 안정적으로 접지되었는지 확인하십시오.
2. 적절한 온도와 풍량으로 조정해야 하며 열풍총의 온도와 풍량은 다양한 노즐의 모양과 작업 요구 사항의 특성에 따라 조정해야 합니다. 저항 및 커패시터와 같은 소형 부품의 납땜 제거 시간은 약 5초이며 일반적인 IC 납땜 제거 시간은 15초입니다. 초, 작은 BGA 납땜 제거 시간은 약 30초이고 큰 BGA 납땜 제거 시간은 약 50초입니다. 온도는 4개의 파일로 조정됩니다. 디지털 디스플레이 ATTEN850D가 A1130 노즐을 사용할 때 풍량은 3파일로 조정되고 온도는 350도로 조정됩니다. 노즐을 사용하지 않을 때 풍량은 4.5 파일로 조정되고 온도는 380도로 조정됨).
3. 전원 스위치를 켤 때 열풍총은 용접하기 전에 안정된 온도로 예열되어야 합니다. 사용할 때 납땜 인두는 구성 요소 위 1~2CM에서 접근할 수 없는 구성 요소를 고르게 가열해야 합니다. 납땜 제거 과정에서 주변 부품을 보호하도록 주의하십시오. 보안.
4. 노즐을 설치할 때 무리한 힘을 가하지 마시고 작업대에 납땜 인두를 두드려 강한 충격을 가하지 않도록 하여 열선 및 고온의 유리가 파손되지 않도록 하십시오.
5. 고온에서 사용시 각별히 주의하십시오. 가연성 가스 및 가연성 물체 근처에서 열기구를 사용하지 마십시오. 개인 안전에 주의하십시오. 부품을 교체할 때는 전원을 끄고 식을 때까지 기다리십시오. 장시간 사용하지 않을 경우에는 전원 플러그를 뽑아 주십시오.
6. 작업이 끝나면 전원 스위치를 꺼주세요. 이때 자동 냉각 기간이 시작됩니다. 냉각 기간 동안 전원 플러그를 뽑지 마세요.
다양한 시나리오에서 히트 건을 사용하는 방법:
1. 별도의 CPU
CPU 분리시 에어건의 노즐을 제거하고 열풍총의 온도를 6도로 조절하고 열풍총의 풍량을 7-8로 조절합니다. 실제 온도가 280-290도일 때 CPU에서 에어건 노즐의 높이는 약 8CM입니다. 3508 CPU와 같이 마스터하려면 공기총을 대각선으로 불어서 CPU의 4면을 최대한 불어서 CPU 아래의 뜨거운 공기를 불어서 CPU를 그대로 날려버리기 쉽습니다.
2. 메인보드 분리 처리 방법
마더보드 단선 및 포인트 드롭의 대부분은 부적절한 작동으로 인해 발생하며, 특히 접착된 CPU는 부적절한 작동으로 인해 마더보드 아래에서 단선 및 포인트 드롭이 발생할 가능성이 가장 큽니다. 접착제로 CPU를 제거한 경험을 소개하겠습니다.
1) 열풍기의 온도는 5.5도, 열풍기의 눈금 풍량은 6.5-7, 실제 온도는 270-280도, CPU를 날린다. 위아래로 똑바로. 우리 모두는 CPU의 실란트가 일반적으로 가열된 후에 부드럽다는 것을 알고 있습니다.
2) 먼저 CPU 주변의 접착제를 가열하고 청소한 다음 CPU를 이동합니다. CPU를 가열할 때 CPU를 들어 올릴 때 CPU 아래의 주석을 고르게 녹여 단선 및 포인트 하락이 없도록 하십시오.
3. 납땜 제거
플라스틱 케이블 시트나 키보드 시트를 제거하거나 납땜하는 것은 일부 벨을 제거하고 앰프를 제거하는 것과 동일합니다. 주로 히트 건의 열과 공기량을 마스터하십시오.

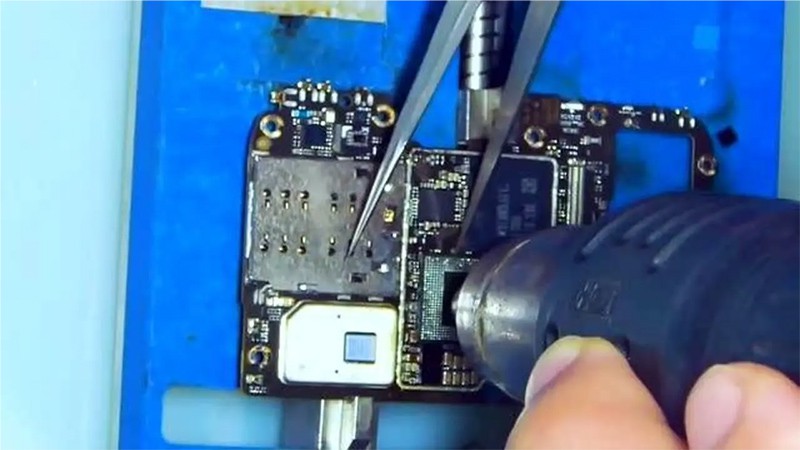

4. 블로우 용접
새 CPU 또는 다른 BGA IC를 교체할 때 때때로 단락이 발생하는 이유는 무엇입니까? 내 경험으로는 CPU나 다른 BGA IC를 납땜할 때 가장 중요한 것은 마더보드 BGA의 IC 위치를 청소하고 플럭스를 바르는 것이다. IC도 청소해야 합니다. 가장 중요한 것은 마더보드에서 IC의 올바른 위치에 주의를 기울이는 것입니다. CPU 또는 기타 BGA IC 위치를 납땜할 때 주석을 불 수 없습니다. 그렇지 않으면 IC가 잘못 정렬됩니다. 열풍총의 풍량은 작아야 하며 온도는 270-280도 사이여야 합니다. IC를 불고 납땜할 때 솔더 볼이 함께 굴러 단락을 일으키는 것을 방지하기 위해 솔더 볼의 크기에 주의해야 합니다.
주의가 필요한 사항
1. 히트건을 화학(플라스틱) 스크레이퍼와 함께 사용하지 마십시오.
2. 화재를 방지하기 위해 사용 후 노즐이나 스크레이퍼에서 마른 페인트를 제거하십시오.
3. 납 제품의 도료에서 제거된 찌꺼기는 독성이 있으므로 통풍이 잘 되는 곳에서 사용하십시오.
4. 히트건을 헤어드라이어로 사용하지 마십시오.
5. 뜨거운 바람을 사람이나 동물에게 향하게 하지 마십시오.
6. 열풍총 사용 중 또는 사용 직후에는 노즐 손잡이를 만지지 마십시오. 핫 에어 건은 건조하고 깨끗하며 오일이나 가스에서 멀리 떨어져 있어야 합니다.
7. 히트건은 완전히 식힌 후에 보관해야 합니다.
온도 설정
50도 —-150도(122—300OF) cryovial 해동
205도 - 230도(400 - 450 OF) 플라스틱 파이프를 구부리거나 건조 페인트 또는 분말을 부드럽게 함
230도 —290도(450--550 OF) - 접착제를 부드럽게 함
425도 -455도(800-850 OF) 연화 솔더
480도 -510도(900 OF - 950 OF) 녹슨 볼트 풀기
520도 -550도(1000 OF - 1100 OF) 탈착식 페인트
550도 --(1022 OF) 줌 목탄 시작
